Polad bar truss göyərtəsi

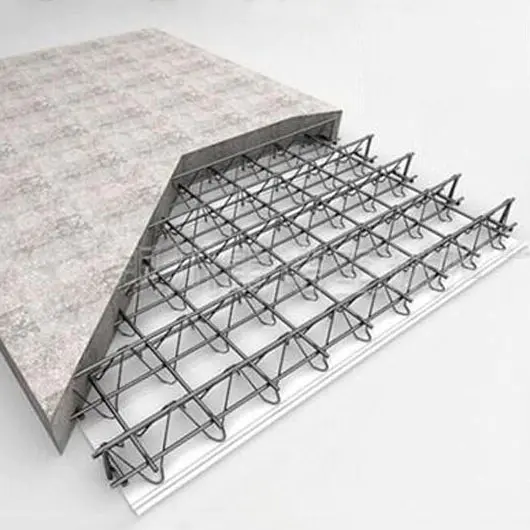

Polad Barlar Truss göyərtəsi tikinti mühəndisləri tərəfindən hazırlanmış yeni bir nəsil Döşəmə göyərtələridir. Döşəmə göyərtəsində polad çubuqlar polad bar trusses içərisində çökmüş boyu metal qaynaq avadanlıqlarından istifadə edərək döşəmənin və döşəmə göyərtəsinin gücünü daşıyır.

Bu sistem tikinti şablonu ilə beton döşəmədəki plitələrdəki polad çubukları birləşdirir. Tikinti proseduru zamanı polad-barlar Truss katlılar döşəmə plitəsində yaş betonun ağırlığına tab gətirə bilər və tikinti yükü. İstifadə müddəti ərzində polad trussın yuxarı və aşağı akkord polad çubuğu, beton ilə birlikdə istifadə yükünə tab gətirmək üçün betonla birlikdə işləyir.

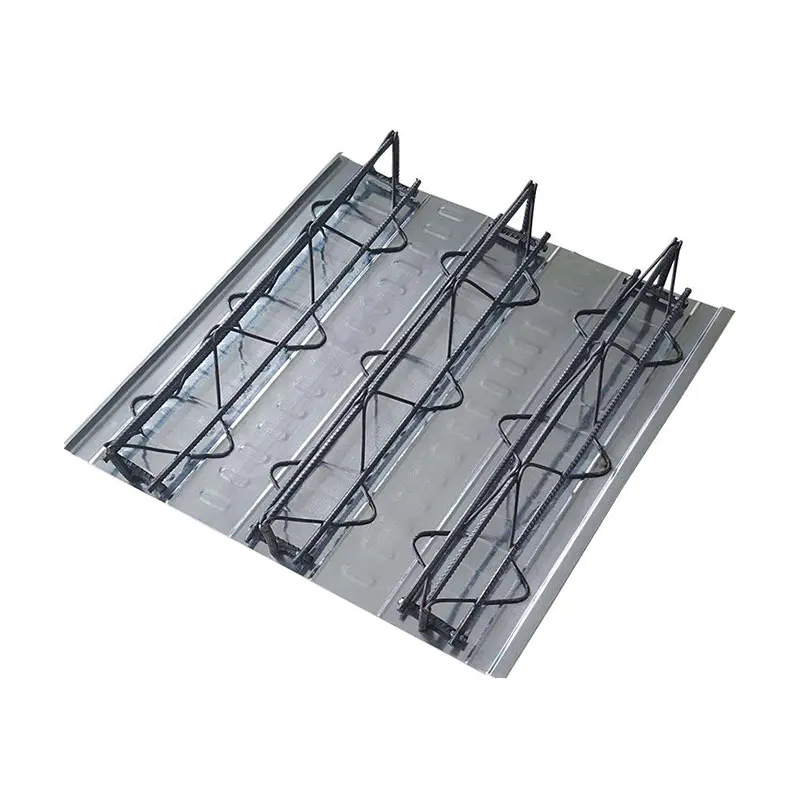

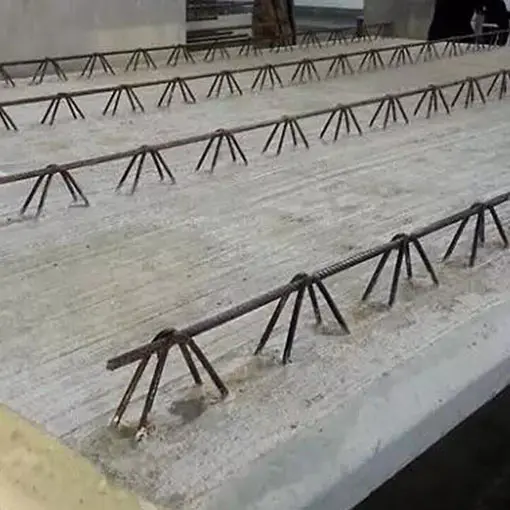

Polad barmaqlıqlar Truss göyərtəsi, polad truss və alt təbəqəni müqavimət spot qaynağı ilə birləşdirərək meydana gəlir. Polad çubuqlar truss, yuxarı akkord, aşağı akkord, aşağı akkord və veb çubuklar kimi istifadə olunan polad çubuqlardan hazırlanmışdır. Alt təbəqə sinklənmiş polad boşqabdan və ya soyuq yayılmış polad boşqabdan edilə bilər.

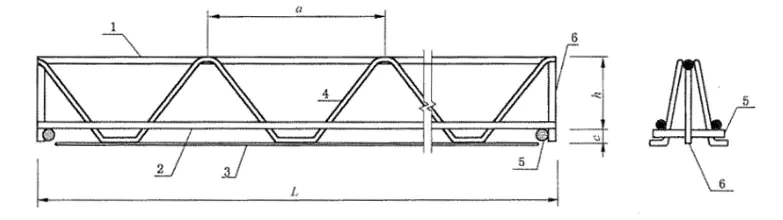

Yüksəliş

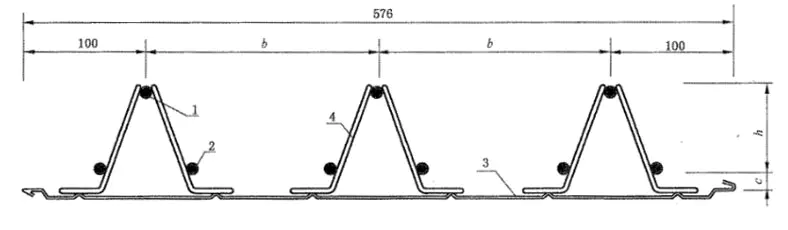

Bölmə mənzərəsi

1, yuxarı akkord; 2, alt akkord;

3, alt təbəqə; 4, veb çubuğu;

5, Dəstəyin üfüqi möhkəmləndirilməsi; 6, şaquli dəstək çubuğu.

L: Polad Truss mərtəbə plitəsinin uzunluğu, ≤12000mm;

H: Polad Truss, 70 ~ 170mm

A: Polad Truss bölmələri arasındakı məsafə, 200 mm;

B: Polad çubuğu arasındakı boşluq, 188mm;

C: Beton örtükün qalınlığı, 15 mm;

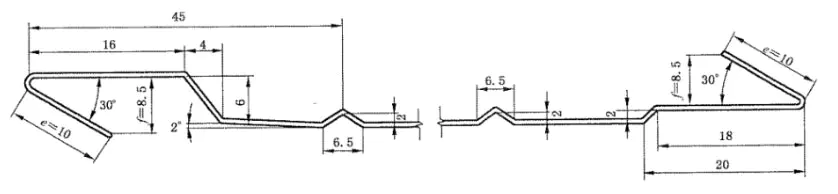

Alt təbəqənin diaqramı

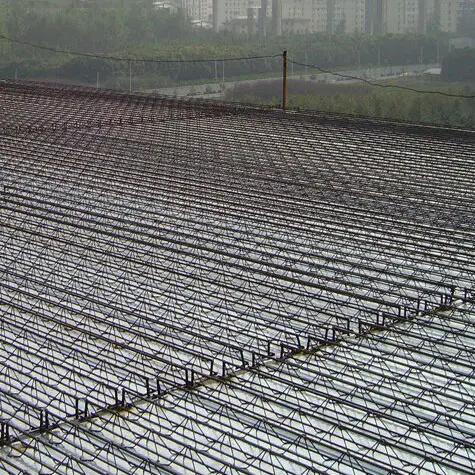

Polad barmaqlıqlar truss katlılarını çəkmədən əvvəl, rəsmdə göstərilən başlanğıc mövqeyinə görə istinad xətti təyin edilməlidir. İlk lövhə istinad xətti ilə uyğunlaşdırılmalıdır və digər lövhələr ardıcıllıqla quraşdırılmışdır. Lövhələrin bağlanması bir bərkidici metod qəbul edir və lövhələr arasındakı çəngəl bağlantı, beton tökərkən sızma olmaması üçün sıx olmalıdır.
